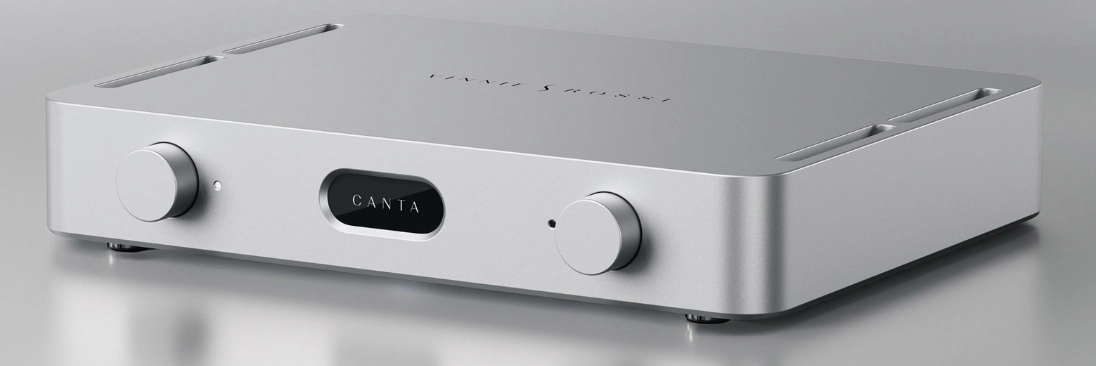

Vinnie Rossi CANTA Integrated Amplifier

MOSFET Class AB כוח ושליטה
שלב ההספק הוא Dual-Mono Class AB ומבוסס על MOSFET.

Vinnie Rossi בחר בטופולוגיית יציאה פשוטה יחסית, המשתמשת ב-שני Lateral MOSFETs מותאמים בכל Rail במקום מערך גדול ומורכב של טרנזיסטורי יציאה.

ההספק:

125W RMS לערוץ ב-8Ω

250W RMS לערוץ ב-4Ω

הכפלת ההספק מ-8 ל-4 אוהם מעידה על ספק כוח ושלב יציאה שתוכננו להתמודד עם דרישות זרם משמעותיות כאשר עכבת הרמקול יורדת.

עכבת היציאה של פחות מ-0.05Ω מספקת בסיס לשליטה טובה ביחידות הרמקול.

המטרה אינה רק לייצר Watt גבוה אלא לשלב זרם מהירות, שקיפות ו-Finesse עם האופי הטבעי של שלב ה-6SN7.

ספק כוח – עד 1000W Peak
אחד החלקים המעניינים ביותר ב-CANTA הוא ספק הכוח.

המערכת משלבת:

Power Factor Correction

עם

Custom Switch-Mode Power Supply

ו-

Belleson Super-Regulated Outputs

ספק הכוח מסוגל לספק עד 1000W Peak Output Power.

המטרה היא לקבל מצד אחד את אספקת הזרם המהירה שדורש שלב הכוח ומצד שני מתח נקי ויציב למעגלי האודיו הרגישים.

מערכת ה-Belleson Super Regulation מספקת רגולציה נוספת למעגלים הרגישים, בעוד שלב ההספק מקבל את יכולת הזרם הנדרשת להתמודדות עם עומסים דינמיים.

המערכת תוכננה גם לשמור על פעולה יציבה מול שינויים ברשת החשמל.

Dual-Mono Architecture
גם שלב המנורות וגם שלב ההספק בנויים בגישת Dual-Mono.

הפרדה בין שני הערוצים נועדה לצמצם אינטראקציה בין שמאל לימין ולשפר את הפרדת הערוצים ואת יציבות התמונה הסטריאופונית.

בשילוב עם מסלולי אות קצרים מאוד, Vinnie Rossi שואף לצמצם ככל האפשר את מספר השלבים והרכיבים שהאות המוזיקלי נדרש לעבור דרכם.

100 Step Resistor Ladder Volume Control
במקום Potentiometer קונבנציונלי CANTA משתמש ב-100 Step Resistor Ladder Volume Control.

מערכת זו מאפשרת שינוי מדויק והדרגתי של העוצמה תוך שמירה על מסלול אות איכותי.

לכל אחת מארבע הכניסות ניתן לבחור בנפרד בין שלוש דרגות Gain:

LOW – 22dB

MED – 28dB

HIGH – 34dB

הגדרת ה-Gain נשמרת בזיכרון באופן עצמאי עבור כל כניסה.

כך ניתן, לדוגמה, להתאים כניסה אחת ל-DAC בעל מתח יציאה גבוה וכניסה אחרת ל-Phono Stage בעל מתח יציאה נמוך יותר  מבלי לבצע מחדש את ההתאמה בכל מעבר בין המקורות.

קישוריות מלאה  Balanced ו-Single-Ended
CANTA מציע ארבע כניסות Line-Level:

2 × Balanced XLR

2 × Single-Ended RCA

בנוסף קיימות יציאות Line הנשלטות באמצעות בקרת העוצמה:

Balanced XLR

ו-

Single-Ended RCA

כך ניתן להשתמש ב-CANTA גם כמרכז של מערכת מורכבת יותר ולחבר אליו לדוגמה מגבר כוח נוסף או Subwoofer בהתאם למערכת.

יציאות הרמקולים משתמשות ב-Premium Gold-Plated 5-Way Binding Posts.

Home Theater Bypass
פונקציית Home Theater Bypass מאפשרת לשלב את ה-CANTA בתוך מערכת המשלבת סטריאו וקולנוע ביתי.

במצב זה ניתן להעביר את השליטה בעוצמה למעבד הקולנוע עבור הכניסה הרלוונטית, בעוד שבהאזנת סטריאו CANTA חוזר לפעול כמגבר Integrated עצמאי.

ממשק פשוט למערכת מורכבת
בחזית נמצא High-Resolution LCD Display שמאפשר גישה להגדרות המכשיר.

ניתן לשלוט בין היתר ב:

Gain לכל כניסה

Balance ‏12 דרגות

Home Theater Bypass

בהירות התצוגה

והגדרות מערכת נוספות.

Gain ו-Balance נשמרים בנפרד עבור כל כניסה.

שני הבררים בחזית הם Rotary Encoders שווייצריים האחד בעל 24 מצבים והשני בעל 48 מצבים – ושניהם כוללים Pushbutton מובנה.

שלדה מגוש אלומיניום מלא
בדומה לסדרת BRAMA, גם גוף ה-CANTA אינו בנוי ממספר לוחות מתכת המחוברים יחד.

השלדה מתחילה כ-גוש אלומיניום מלא שעובר עיבוד CNC מדויק ולאחר מכן Bead Blasting ו-Anodizing.

מעבר לעיצוב הנקי, המבנה המאסיבי מספק מספר יתרונות הנדסיים:

קשיחות מכנית גבוהה

שליטה ברזוננסים

מיגון מפני הפרעות אלקטרומגנטיות

פיזור חום

למרות גובה של 70 מ”מ בלבד, המגבר שוקל כ-10 ק”ג.

גם השלט הרחוק מיוצר בעיבוד CNC מגוש אלומיניום מלא.


האופי המוזיקלי של CANTA
הפילוסופיה הסונית של CANTA נמצאת למעשה בחיבור בין שני חלקי המגבר.

שלב ה-6SN7 Class A נועד להביא את הטונאליות, הממדיות והביטוי המוזיקלי של Triodes.

שלב ה-MOSFET Class AB מוסיף את הזרם, השליטה, המהירות והשקיפות הדרושים כדי להניע רמקולים מודרניים.

המטרה היא להגיע לצליל טבעי, עשיר ומלא במרקם, אבל לא רך או מעוגל יתר על המידה – עם רקע שקט, טרנזיינטים מהירים, במה תלת-ממדית ויכולת דינמית של מגבר Solid-State מודרני.


מפרט טכני
סוג: Hybrid Integrated Amplifier

Line Stage:
Class A, Dual-Mono
1 × 6SN7 Triode לכל ערוץ

Power Stage:
Class AB, Dual-Mono
Lateral MOSFET

הספק:
125W RMS לערוץ ב-8Ω
250W RMS לערוץ ב-4Ω

THD+N:
<0.1%, ‏20Hz–20kHz

Frequency Response:
5Hz–100kHz, ‏±0.5dB

Signal-to-Noise Ratio:

100dB, ‏20Hz–20kHz

Input Impedance:
20kΩ

Gain:
LOW – 22dB
MED – 28dB
HIGH – 34dB

Line Output Impedance:
<100Ω

Speaker Output Impedance:
<0.05Ω

Volume Control:
100-Step Resistor Ladder

כניסות:
2 × Balanced XLR
2 × Single-Ended RCA

יציאות Line:
Balanced XLR
Single-Ended RCA
Volume Controlled

Speaker Outputs:
Gold-Plated 5-Way Binding Posts

Home Theater Bypass:
כן

Power Supply:
Power Factor Correction
Custom Switch-Mode Architecture
Belleson Super-Regulated Outputs
1000W Peak Output

AC Input:
100–264VAC, ‏50–60Hz

מידות:
413 × 324 × 70 מ”מ

משקל:
10 ק”ג
